进口减压阀

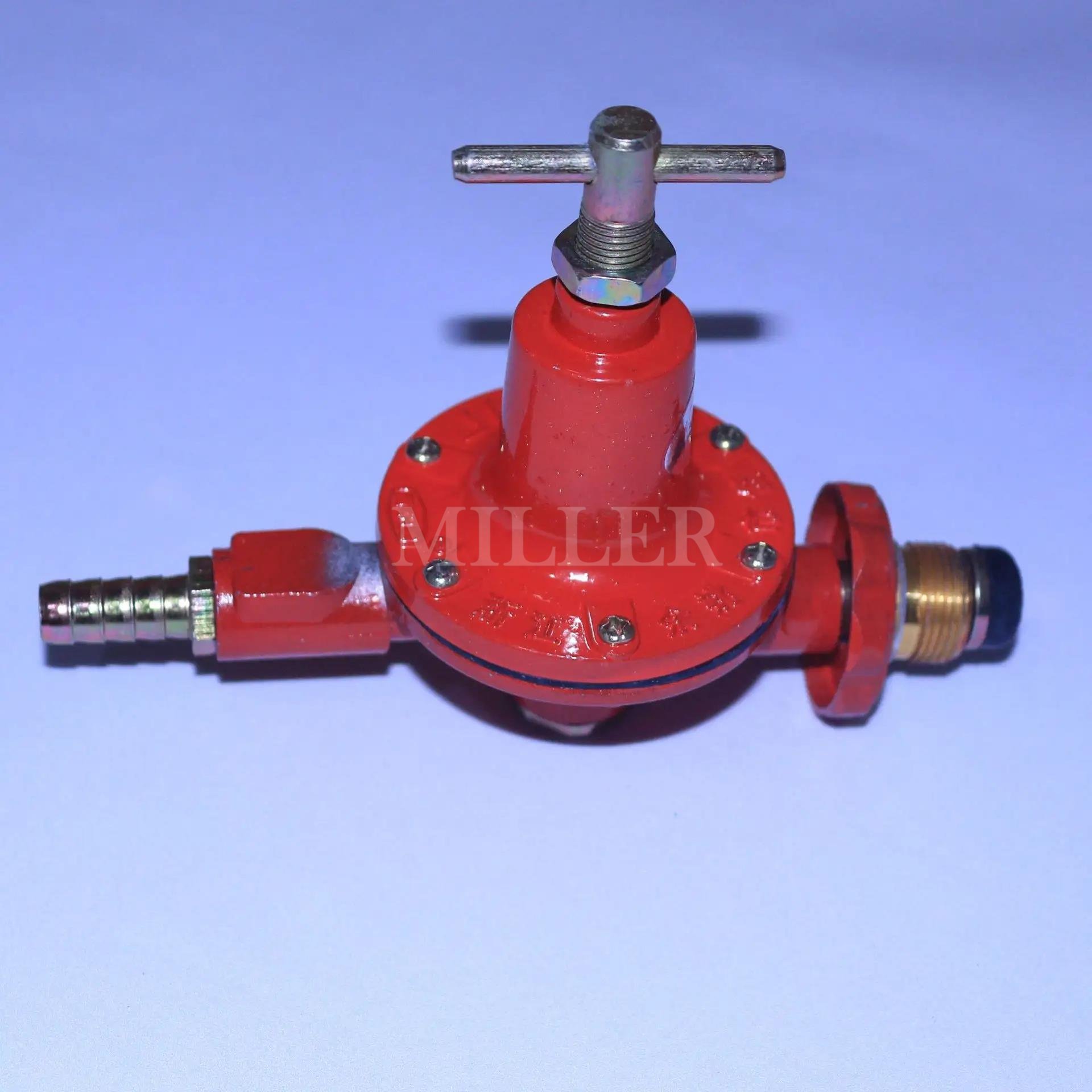

进口钢瓶式气体减压阀

发布时间：2022-08-23 11:21:00 作者：美国MILLER米勒

『气体减压阀』供应商，本司供应的【气体减压阀】质量先行、价格合理、售后服务较完善。『气体减压阀』适用于轻重工业及楼宇管道。流体前进的道路上，让能恩阀门为您排忧解难！【减压阀】可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	气体减压阀
产品型号	YK43X/F/Y
公称通径	DN15-500
压力范围	1.6MPa-16.0MPa
阀体材质	铸钢，不锈钢(304L/R、316L/R)

气体减压阀彩运网主要用于气体管路，如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

公称压力（MPa）	1.6	彩运网 2.5	4.0	彩运网 6.4		彩运网 10.0		16.0
壳化试验压力（MPa）	彩运网 2.4	3.75	6.0	彩运网 9.6		彩运网 15.0		24
密封试验压力（MPa）	1.6	彩运网 2.5	4.0	彩运网 6.4		10.0		16.0
彩运网最高进口压力（MPa）	1.6	2.5	4.0	彩运网 6.4		10.0		彩运网 16.0
出口压力范围（MPa）	1.0-1.0	0.1-1.6	彩运网 0.1-2.5	0.5-3.5		彩运网 0.5-35		0.5-45
压力特性偏差（MPa）△P2P	彩运网 GB12246-1989
流量特性偏差（MPa）△P2G	GB12246-1989
最小压差（MPa）	彩运网 0.15	彩运网 0.15	0.2	0.4	0.8		1.0
渗漏量	GB12245-1989

减压阀流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	彩运网 150	200	彩运网 250	彩运网 300	彩运网 350	400	500
Cv	1	2.5	4	彩运网 6.5	9	16	25	36	64	100	彩运网 140	彩运网 250	彩运网 400	彩运网 570	彩运网 780	1020	彩运网 1500

主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/铜合金
活塞	合金铸铁
彩运网导阀座导阀杆	彩运网 2Cr13
主阀弹簧	1Cr18Ni9Ti
导阀主弹簧	50CrVA
调节弹簧	彩运网 60Si12Mn

外形尺寸(PN1.6-4.0)单位：mm

公称通径 DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	彩运网 180	295	90
20	160	180	330	98
25	彩运网 180	彩运网 200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	彩运网 130
80	310	330	385	彩运网 160
100	彩运网 350	彩运网 380	385	彩运网 170
彩运网 125	彩运网 400	450	彩运网 400	200
150	450	500	415	彩运网 210
彩运网 200	500	彩运网 550	475	240
彩运网 250	彩运网 650		彩运网 525	290
300	彩运网 800		580	彩运网 335
彩运网 350	850		彩运网 620	彩运网 375
彩运网 400	900		彩运网 660	405
450	900		彩运网 730	455
500	彩运网 950		彩运网 750	465

彩运网外形尺寸(PN6.4-16.0) 单位：mm

公称通径 DN	彩运网外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	彩运网 180	180	彩运网 305	105
20	180	200	彩运网 340	彩运网 105
25	彩运网 200	彩运网 220	340	彩运网 120
32	220	230	340	120
40	240	240	彩运网 355	135
50	270	300	355	彩运网 135
65	300	340	彩运网 360	140
80	330	360	395	17
100	彩运网 380		400	185
125	彩运网 450		415	215
150	500		430	225
彩运网 200	550		彩运网 495	260
250	彩运网 650		545	310
300	彩运网 800		彩运网 600	355
350	850		640	395
彩运网 400	900		彩运网 690	彩运网 435
500	950		彩运网 780	495

安装说明：

①为了操作和维护方便，该气体减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与气体减压阀阀体上所示箭头的方向一致。
彩运网 ③为了防止气体减压阀阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。

Tages：气体减压阀空气减压阀氮气减压阀氧气减压阀氢气减压阀煤气减压阀液化气减压阀天然气减压阀

声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的气体减压阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
